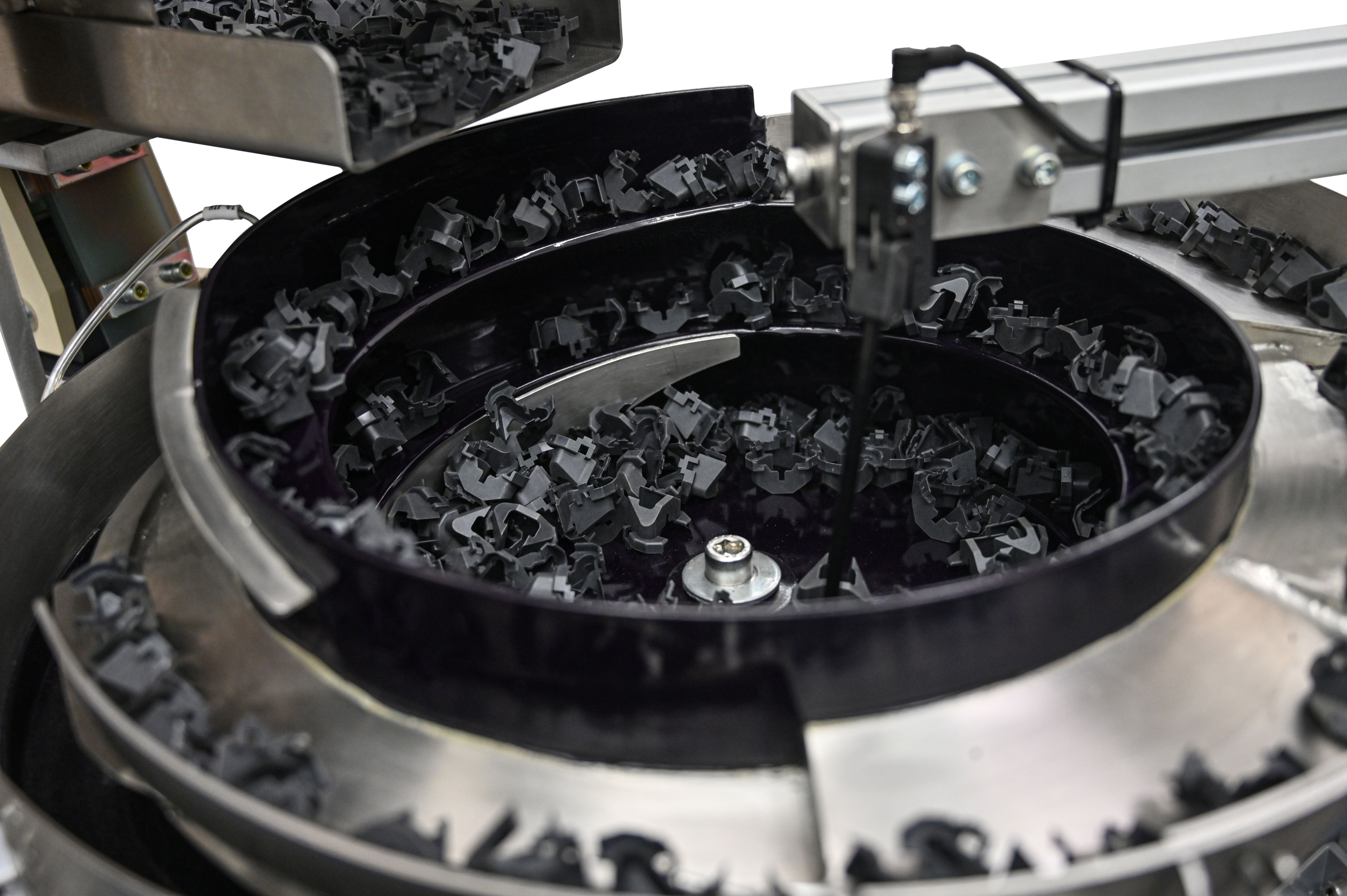

Vibrationswendelförderer sind für die automatische Zuführung und Orientierung von Teilen in Produktionslinien und Sondermaschinen ausgelegt. Diese Wendelförderer ermöglichen die zuverlässige Handhabung von Bauteilen unterschiedlicher Größen und Gewichte sowie aus verschiedenen Materialien und sind ein wichtiger Bestandteil der Produktionsautomatisierung.
Dank der Orientierungselemente im Inneren oder auf der Außenbahn des Sortiertopfs kann ein Vibrationszuführsystem Teile gleichmäßig fördern und in die gewünschte Lage bringen. Zur Unterstützung der Sortierung und Orientierung kann auch Druckluft eingesetzt werden. Der Sortiertopf ist auf einem Rundantrieb montiert, der die Bauteile entlang der Förderbahn bewegt.
Bei der Konstruktion und Fertigung berücksichtigen wir Form, Abmessungen, Gewicht und Material der Teile sowie die gewünschte Orientierung und Förderleistung. Die Topfgröße, Oberflächenbehandlung und Orientierungselemente passen wir an die jeweilige Anwendung an. Mit unserem Konfigurator für Vibrationszuführsysteme können Sie uns Ihre Anforderungen an einen maßgeschneiderten Vibrationsförderer einfach mitteilen.
Sortiertöpfe für Rundantriebe fertigen wir aus Edelstahl der Güteklassen 1.4301 und 1.4404. Für die Lebensmittel- und Pharmaindustrie verwenden wir Edelstahl 1.4404. Material und Oberflächenbehandlung wählen wir entsprechend den zugeführten Bauteilen und den Betriebsanforderungen aus.
Orientierung des Vibrationswendelförderers:
Nach ihrer Form unterscheiden wir drei grundlegende Topftypen: zylindrische Sortiertöpfe, konische Sortiertöpfe und Stufensortiertöpfe. Jeder Typ bietet Vorteile bei der Zuführung und Orientierung unterschiedlicher Bauteile.
- Zylindrische Sortiertöpfe eignen sich besonders für die kontinuierliche Zuführung kleinerer Bauteile. Sie sind eine bewährte Lösung für Anwendungen, bei denen eine gleichmäßige Teileversorgung des nächsten Abschnitts der Produktionslinie wichtig ist.
- Konische Sortiertöpfe erweitern sich nach oben und eignen sich auch für schwerere Teile, scharfkantige Bauteile und einen größeren Materialvorrat. Ihre Geometrie unterstützt die fortlaufende Vereinzelung der Teile entlang der Förderbahn.
- Stufensortiertöpfe besitzen einen stufenförmigen Aufbau mit breiteren Förderbahnen. Sie eignen sich besonders für größere Bauteile und größere Teilemengen und bieten Platz für deren Vororientierung.
Die richtige Topfauswahl hängt von den Eigenschaften des jeweiligen Teils, der gewünschten Lage am Auslauf und der Förderleistung der Anlage ab. Form, Größe, Breite und Steigung der Förderbahnen passen wir an die Kundenanforderungen an, damit das Vibrationszuführsystem eine zuverlässige und kontinuierliche Versorgung der Produktion gewährleistet.
